真空電磁閥

低真空電磁壓差充氣閥

低真空電磁壓差充氣閥

  • 產品型號：DYC-Q
  • 產品結構：直通式
  • 產品壓力：10 5 ～10 -2
  • 產品材質：WCB,304,316
  • 產品規格：DN16-DN320

聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【低真空電磁壓差充氣閥】的相關信息或索取相關資料，請聯系我們

低真空電磁壓差充氣閥原理：

低真空電磁壓差充氣閥DYC-Q是安裝在機械真空泵進氣口上一種真空閥門。電磁真空壓差閥工作原理是機械泵的電源和電磁閥線圈的電源接在同一電路上，當機械真空泵因工作需要突然停電、停止運轉時，該閥利用大氣壓力使閥芯自動關閉，截止和真空系統相連的通道，同時向泵內放大氣，防止機械泵油返回真空系統，起到了保護真空系統作用，有利于機械泵再啟動。低真空電磁壓差充氣閥適用的工作介質為空氣及非腐蝕性氣體。

電磁真空壓差閥DYC-Q參數：

適用范圍(Pa)
105～10-2
閥門漏率(Pa.L/S)
＜6.5x10-2
介質溫度(℃)
-25～+40
開閉時間(S)
≤3
電源電壓(V/Hz)
220/50
安裝方式
垂直

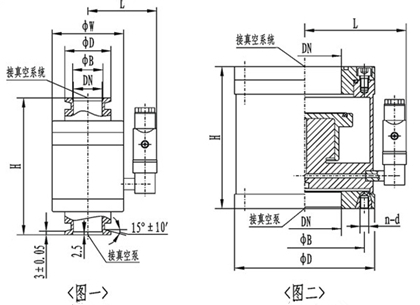

（圖一)連接及外形尺寸(GB4982)

型號
通徑(DN)
ΦW
ΦD
ΦB
H
L
法蘭標準
DYC-Q16/KF
16
60
30
17.2
115
63
GB4982
DYC-Q25/KF
25
70
40
26.2
130
67
DYC-Q40/KF
40
100
55
41.2
160
81
DYC-Q50/KF
50
110
75
52.2
195
85
/

(圖二)連接及外形尺寸(GB/T6070)

型號
通徑(DN)
ΦD
ΦB
H
L
n-d
法蘭標準
DYC-Q16
16
60
45
75
63
4-M6
GB/T6070
DYC-Q20
20
65
50
80
67
DYC-Q25
25
70
55
90
67
DYC-Q32
32
90
70
100
75
4-M8
DYC-Q40
40
100
80
110
81
DYC-Q50
50
110
90
123
85
DYC-Q65
65
125
105
147
95
DYC-Q80
80
145
125
147
102
DYC-Q100
100
165
145
140
112
8-M8
DYC-Q125
125
200
175
185
121
8-M10
DYC-Q160
160
225
200
210
138
DYC-Q200
200
285
260
240
170
12-M10
DYC-Q250
250
335
310
285
195
DYC-Q320
320
425
395
310
241
12-M12
