真空電磁閥

電磁高真空擋板閥GDC-J

電磁高真空擋板閥GDC-J

  • 產品型號：GDC-J
  • 產品結構：直角式
  • 產品壓力：105～6.7x10-4
  • 產品材質：WCB,304,316
  • 產品規格：DN16-DN80

聲 明：
產品描述中所有文字、數據、圖片僅供參考，實際型號由使用工況決定！如果您需要更詳細了解【電磁高真空擋板閥GDC-J】的相關信息或索取相關資料，請聯系我們

電磁高真空擋板閥原理：

電磁高真空擋板閥GDC-J的電磁線圈部件采用雙線包結構，采用瞬時大電流啟動，小電流維持電路。電磁高真空擋板閥以電磁為動力直接帶動閥板動作，使閥門開啟或關閉。真空電磁閥具有密封可靠，重量輕，壽命長，使用方便等優點。是真空設備自動化首選閥門之一。

電磁高真空擋板閥概述：

GDC-J電磁高真空擋板閥是真空系統中主要元件之一，是以電磁力作為閥板開啟之動力，當閥關閉時，允許閥板密封面上側承受大氣壓，下側為真空，在此狀態下接通電器控制盒電源后，閥板能正常開啟。電磁高真空擋板閥適用的工作介質為空氣、非腐蝕性及不含顆粒灰塵的氣體。
電磁高真空擋板閥GDC-J參數：

適用范圍(Pa)
105～6.7x10-4
閥門漏率(Pa.L/S)
≤6.7x10-4
適用溫度（℃）
-25～+40
線圈溫升（℃）
≤65
開閉時間（S）
3～5
電源電壓（V/Hz）
220±10%/50
安裝方式
垂直

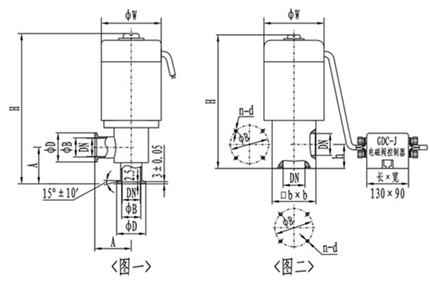

（圖一）（KF）連接及外形尺寸

型號
通徑(DN)
ΦW
ΦD
ΦB
H
A
法蘭標準
GDC-J16A/KF
16
68
30
17.2
186
40
GB4982
GDC-J25A/KF
25
82
40
26.2
193
50
GDC-J40/KF
40
110
55
41.2
270
65
GDC-J50A/KF
50
125
75
52.2
307
70
/

（圖二）連接及外形尺寸

型號
通徑(DN)
ΦW
ΦB
H
h
bxb
n-b
法蘭標準
GDC-J16A
16
68
42
165
28
48x48
4-M5
JB919
GDC-J25A
25
82
55
190
35
58x58
4-M6
GDC-J32
32
92
64
217
40
68x68
4-M6
GDC-J40
40
110
70
240
44
80x80
4-M6
GDC-J50A
50
125
90
285
56
95x95
4-M8
GDC-J65
65
135
105
315
65
115x115
4-M8
GDC-J80
80
165
125
358
75
140x140
4-M8
